リフティングクラッチの説明
リフティング クラッチは DogBone リフティング クラッチとも呼ばれます。突出したレバーアームを備えた本体と高強度ベイルで構成されています。本体には、DogBone リフティング アンカーのヘッドと係合する「T」スロットがあります。本体とベイルの組み合わせた回転機能により、負荷がかかった状態でもプレキャスト パネルを持ち上げ、回転、傾斜、および/または回転させることができます。
手動操作のアダプター、さまざまな仕様の負荷レベル、および対応するボールヘッドリフティングアンカーを使用します。対応する荷重登録打設コンクリートに接続されたボールヘッドリベットリフティングクラッチポートは、荷重条件下でも各回転、傾斜、逆転動作を緩和することができ、すべてのプレキャストコンクリート要素の簡単かつ安全な持ち上げを実現します。
と一緒に使用するアンカーを持ち上げる
リフティング リング クラッチは、リーディング クラッチ本体、湾曲したボルト/ハンドル、およびベイルで構成されるアセンブリです。ラピッドリフティングクラッチに非常に似ていますが、ハンドルがはるかに長くなります。通常、勃起/拡張アンカーと一緒に使用されます。
各荷重グループのクラッチはリセスフォーマーの形状に一致し、鋳込みリフティングアンカーのヘッドに係合するロックボルトが組み込まれています。リング クラッチは、互換性のある設計により、またアンカーのタイプと荷重グループをマークすることにより、リフティング アンカーに明確に適合します。一致するコンポーネントのみが結合します
と一緒に使用する勃起アンカー
工場出荷時の表示:
リフティングクラッチ仕様:
| ||||||||||||||
| 番号＃ | 負荷 範囲 (T) | L | W | T | A | B | C | D | E | F | G | H | 究極の 容量 で 張力 (ポンド) | 重さ (ポンド) |
| GMEL1T | 1-1.3 | 7-11/32'' | 3'' | 1/2'' | 1-3/4'' | 7/8'' | 2-3/4'' | 15/32'' | 1-5/16'' | 2-1/8'' | 2-1/8'' | 1-1/16'' | 13000 | 2.00 |
| GMEL2T | 1.5-2.5 | 9'' | 3-1/2'' | 5/8'' | 2-1/8'' | 1'' | 3-3/8'' | 11/16'' | 1-5/8'' | 2-9/16'' | 2-1/2'' | 1-1/2'' | 25000 | 3.34 |
| GMEL4T | 3-5 | 11'' | 4-11/16'' | 11/16'' | 2-5/8'' | 1-15/32'' | 3-7/16'' | 29/32'' | 2-1/4'' | 3-3/8'' | 3-1/2'' | 2-1/16'' | 50000 | 7.57 |
| GMEL8T | 6-10 | 15-1/2'' | 6-1/4'' | 6-1/4'' | 1-1/16'' | 2'' | 4-3/8'' | 1-1/4'' | 2-15/16'' | 4-1/2'' | 4-1/2'' | 2-5/8'' | 100000 | 22.15 |
| GMEL20T | 12-20 | 20'' | 20'' | 7-11/16'' | 1-3/8'' | 2-13/16'' | 5-15/16'' | 1-11/16'' | 4-3/8'' | 4-3/8'' | 5-3/4'' | 3-7/16'' | 200000 | 44.76 |

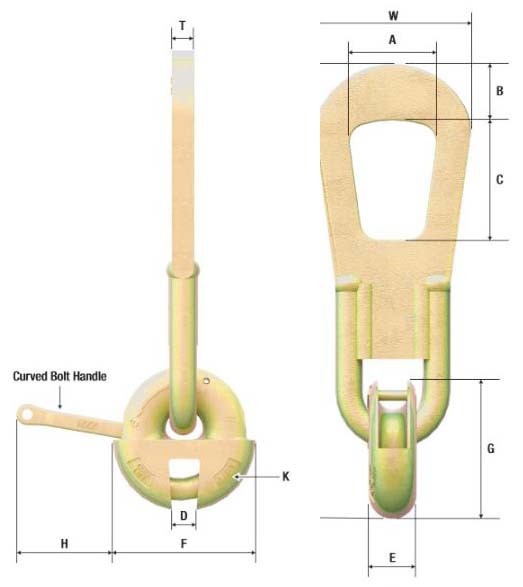

リングクラッチ仕様:
| ||||||||||||||
| 番号＃ | 負荷 範囲(T) | L | W | T | A | B | C | D | E | F | G | H | 究極の 容量 in 張力 (ポンド) | 重さ (ポンド) |
| GMER001 | 2-3 | 10-5/16'' | 3-3/4'' | 1/2'' | 2-1/4'' | 1-3/16'' | 2-3/4'' | 1/2'' | 1-1/8'' | 3-1/8'' | 3'' | 2-1/2'' | 30000 | 3.57 |
| GMER002 | 4-6 | 13-1/4'' | 4-7/16'' | 5/8'' | 2-5/8'' | 1-5/8'' | 3-7/16'' | 3/4'' | 1-7/16'' | 4-1/8'' | 4-1/8'' | 3'' | 60000 | 8.04 |
| GMER003 | 8-12 | 16-1/2'' | 5-1/2'' | 1/3'' | 1-13/16'' | 4-5/8'' | 15/16'' | 2'' | 5-15/16'' | 5-15/16'' | 5-5/16'' | 3-3/8'' | 120000 | 20.57 |
| GMER004 | 12.5-22 | 24-1/8'' | 8-1/8'' | 1-3/8'' | 4-7/8'' | 2-5/8'' | 6-3/8'' | 1-3/8'' | 2-7/8'' | 8-1/2'' | 8-1/8'' | 3-7/8'' | 220000 | 59.77 |
協力的なステップ
お客様との図面確認-----金型製作------切断・製作-----量産-----耐圧試験-----梱包-----配送（船/鉄道/ Air)------アフターサービス
のテストリフティングクラッチ
私たちは、顧客が入手した製品が要件を満たしていることを確認するための専門的な試験装置を備えています
テストレポート:
お客様の要件に応じて関連するテストレポートを提供します。最良の価格を得るためにお問い合わせください。
李のパッケージ接続クラッチ
検査に合格した製品は、内側がビニール袋、外側が木箱で整然と積み重ねられます。
