高性能磁気シャフトカップリング リアクトルカップリング



有名な反応器カップリング メーカーの中で、それは中国の専門サプライヤーです。当社の工場からスターラー カップリング、化学反応器の磁気カップリング、化学反応器カップリング、ポンプ用磁気カップリング、スターラー用カップリングの卸売へようこそ。

マグネットカップリングの紹介

永久磁石カップリングは 1 つのシャフトからトルクを伝達しますが、物理的な機械的接続ではなく磁力を使用します。カップリングの主な部品はフォロアとドライバです。ドライバーはモーターに接続されており、フォロワーがドライバーの動きに反応すると、非接触で機械エネルギーが伝達されます。

GME カップリングは、機械的接触なしで磁力を介して 2 つのシャフト間で 0.15 ～ 1000 Nm のトルクを伝達できます。カップリングは、ポンプからの流体漏れの可能性を永久に、メンテナンスなしで排除するためによく使用されます。システムを変更することなく、さまざまな機械に合わせて設計できます。



マグネットカップリングの特長

・長寿命でメンテナンスコストが低い

・非常に効率が高く、密封されています。

・トルク伝達要素が永久磁石と接触しない

・駆動側と従動側を気密分離

· 0.15 ～ 1,000 Nm のトルクと過負荷保護

・ダイナミックシャフトシールが不要になります。

・シャフトのミスアライメントを許容します。

・滑り軸受オプション

・真空ポンプや流体ポンプによく使用されます。



マグネットカップリングのメリット

・ポンプシャフトからの流体漏れをなくします。

・ポンプに振動が伝わりません。

・安全性と省エネ性が向上し、カップリングのメンテナンスも不要です。

・高価なメカニカルシールを使用していない標準ポンプが使用可能です。

・メカニカルシールの交換部品購入やメンテナンスに追加費用がかかりません。

・カップリングは各種機械に合わせてカスタマイズ可能です。

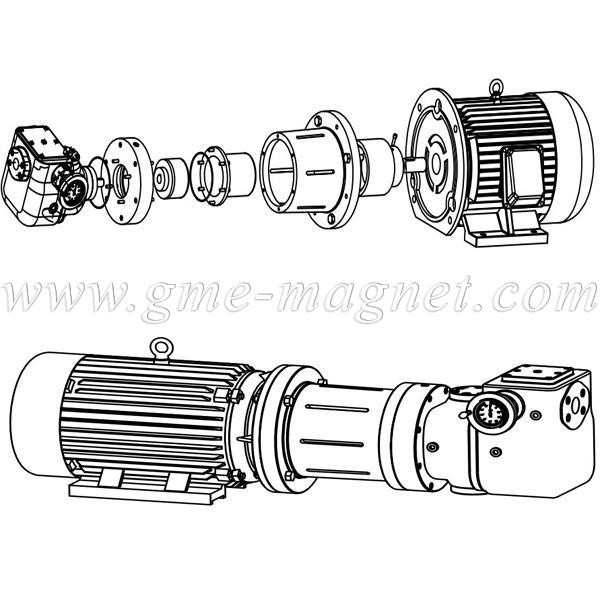

マグネットカップリングの構造

いいえ。	説明	材料
1	セパレーター探しリング	アルミニウム 6082
2	ベルハウジング	アルミニウム 6082
3	格納容器シュラウド（セパレータ）	AISI 304 またはテクノポリマー
4	電動機側フランジ	アルミニウム 6082
5	ポンプ側フランジ	アルミニウム 6082
6	Oリング	バイトンまたはPTFE
7	Oリング	バイトンまたはPTFE
8	電動モーターハブ	アルミニウム 6082
9	ポンプハブ	アルミニウム 6082
10	内部ローター	FE520
11	外部ローター	Fe520

マグネットカップリングの設計上の考慮事項

1) カップリングの使用環境

2) カップリングターゲットギャップ

3) カップリングの年間使用需要

4) カップリング回転速度/直線速度(RPM)

5) 取り付け穴、シュラウド、シャフトサイズなどの必要な機械的特徴。

6) 流体の粘度



マグネット カップリングの選択--正しいカップリングを指定するための技術データ

流体・気体

流体粘度(cSt)

流体温度（度）

周囲最小値温度（ 程度 ）



ドライバーシャフト（通常はモーター側）

入力定格(kW)

極数

公称動作速度 (RPM)

モーターのトルク(N・m)

モーター始動の種類 (ダイレクト/ソフト/インバーターによる)



従動軸（通常はポンプ側）

ポンプの種類

ポンプの寸法

ポンプ設置位置（縦・横）

ポンプ吸引圧力 (Bar)

最大。圧力入口ポートポンプ (Bar)

最大。圧力出口ポートポンプ (Bar)

最大。最大変位量圧力と最小可変ストローク (cm3/rev)



マグネットカップリングの寸法

GDSAシリーズ





GDSBシリーズ



GDSMシリーズ



GDHシリーズ





磁気結合検出装置



マグネットカップリングの応用

GME磁気カップリングはその利点により、バイオテクノロジー、石油化学、海底機器、製薬産業、化学産業、食品産業、発電機、水管理などのさまざまな分野で広く使用されています。
