導入
ワーク保持機構に関しては、マグネットチャックよりも利便性の高いシステムがいくつかあります。 磁気チャックには、永久磁石または電気を流すことで磁化できるコイルが付いています。 さまざまな磁気チャックがありますが、それらすべてに共通することが 1 つあります。 どのタイプの磁気チャックも、ワークピースを固定するためのジョー、ロック機構、ネジなしで動作します。
マグネットチャック一般に、操作が簡単で、落下の危険なくワークをしっかりと保持するために使用できます。 利便性と安全性により、幅広い重負荷の製造用途に最適です。 ただし、各タイプの磁気チャックには、それを際立たせる独自の特性があります。
磁気チャックを選択する場合は、正しいタイプを選択する必要があります。 各タイプのマグネットチャックは磁力を利用していますが、その仕組みはそれぞれ異なります。 したがって、使用するチャックの種類は、チャックの操作方法や提供する機能に影響を与える可能性があります。
GME-Magnet によるこの記事は、さまざまな種類の磁気チャックをすべて説明するために作成されました。 各チャックタイプの動作メカニズムとその固有の利点についても説明しますので、読み続けてください。
2. なぜ磁気チャックを使用する必要があるのですか?
磁気チャックは世界中の加工施設で人気が高まっています。 製造施設全体で磁気チャックが大規模に採用されるには多くの理由があります。 磁気チャックに切り替える必要がある重要な理由は次のとおりです。
2.1 ワークピースへの簡単なアクセス:磁気チャックを選択すると、あらゆる面からワークピースに簡単にアクセスできます。 この利点は、施設で5-軸加工を行う場合に特に便利です。 それは、加工ツールとワークピースの間にクランプ、ボルト、またはジョーが存在しないためです。 そのため、作業をより速く、より正確に行うことができます。
2.2 より高い安全性: 永久磁石チャックには、故障のリスクなく機能する独特の特性があります。 従来のチャックのジョーとボルトが摩耗すると、オペレーターが滑って怪我をする危険があります。
マグネットチャックにはグリップ機構がなく、保持力が一定であるため、より安全に操作できます。 その結果、毎回予測可能な保持力を得ることができます。 言うまでもなく、磁気チャックによりワークの脱落が防止され、高価なワークが保存されます。
2.3 精度の向上:ワークが常に動いたり、揺れたり、振動したりすると、機械の精度が低下します。 磁気チャックは強力な磁石を使用してワークピースを安定させるため、CNC ツールがワークピースに接触するときにワークピースが動くことはありません。 これにより、機械の精度が向上し、出力が要件どおりになることが保証されます。
2.4 より高速な操作:マグネットチャックへのワークの着脱は、チャックを着脱するだけです。 ワークを取り付けるたびに固定したり緩めたりする複雑な保持機構が不要なので、作業が大幅にスピードアップします。
レバーを押して回すだけで、マグネットチャックへのワークの固定・取り外しが可能です。 この機能は、常に CNC マシンから取り外して別のマシンに移動する必要があるワークピースに便利です。
3. 磁気チャックはどのように分類できますか?
磁気チャックは 2 つの基準に基づいて分類できます。 動作機構や形状で区別できます。
形状と磁気チャックの機能は、その有用性に直接影響します。 次回からは、動作機構や形状に応じたマグネットチャックの種類について説明していきます。
4. 動作機構による磁気チャックの種類
ほとんどのメーカーは、すべての磁気チャックが同じように機能すると考えています。 ただし、磁気チャックには 3 つの異なる動作機構が存在します。 主要3種類のマグネットチャックの動作原理による違いをご紹介します。
4.1 永磁チャック:
名前が示すように、永久磁石チャック永久磁石で構成されています。 これらのタイプのチャックにある磁石は常に作動しており、磁場を生成する反対極を備えた 2 組の磁石があります。 永久磁石チャックの磁場は、両方の磁石セットが互いに位置合わせされている限り利用可能です。 2 つの磁石の反対極が向かい合うのをやめるとすぐに、永久磁石チャックは非作動になります。
2 組の磁石がチャックのベースとトップ プレートにあります。 通常、ベースにはレバーがあり、1 セットの磁石を正しい位置に移動して磁場を生成します。
4.1.1 利点:
●永磁チャックはマグネットチャックの中でも最も安価なタイプです。
● 取り付けは簡単で、ほとんどのモデルは数分以内に機械に取り付けることができます。
●外部電源を必要としないため、より安価に動作します。
●永磁チャックをある機械から別の機械に素早く移すことができます。
4.1.2 欠点:
●小型のため、大型で重量のあるワークには適しません。
●永久チャックはCNC機械では自動使用できません。
●冷却装置を内蔵していないため、高温では使用できません。
4.2 電磁チャック:
電磁チャック 永磁チャックのような永久磁石はありません。 電磁チャックは、強力な磁石として機能する強磁性コアを磁化するために電流を必要とします。 電磁チャックは電流が流れている限りワークを保持し続けます。 コアに電流が流れるのを止めると、チャックは磁性を失います。
2 組の磁石の配置を変更するレバーとは異なり、電磁チャックには電流の流れを許可または停止する制御ユニットがあります。 より高度な電磁チャックにより、制御ユニットを通じて保持力を調整することもできます。 ダイヤルを回すと、コイルに流れる電流の量を制御でき、磁場の強さを調整できます。
この電磁チャックは一定の電気を流す必要がありますが、永磁チャックよりも保持力が高くなります。 言うまでもなく、保持力を調整できるため、このタイプのチャックはより多用途なオプションになります。
4.2.1 利点:
●保持力が強く、より重量のあるワークの保持にも対応します。
●冷却システムを内蔵しており、高温動作にも対応します。
●専用制御装置によりCNC機械に接続して自動化が可能です。
●電流の流れを制御することで磁力を調整できます。
4.2.2 欠点:
●停電時にはワークが落下する可能性があるため、確実なバックアップ電源が必要です。
● コアに常に電流が流れるため、多量の熱が発生します。
●運転中は多くの電力を消費します。

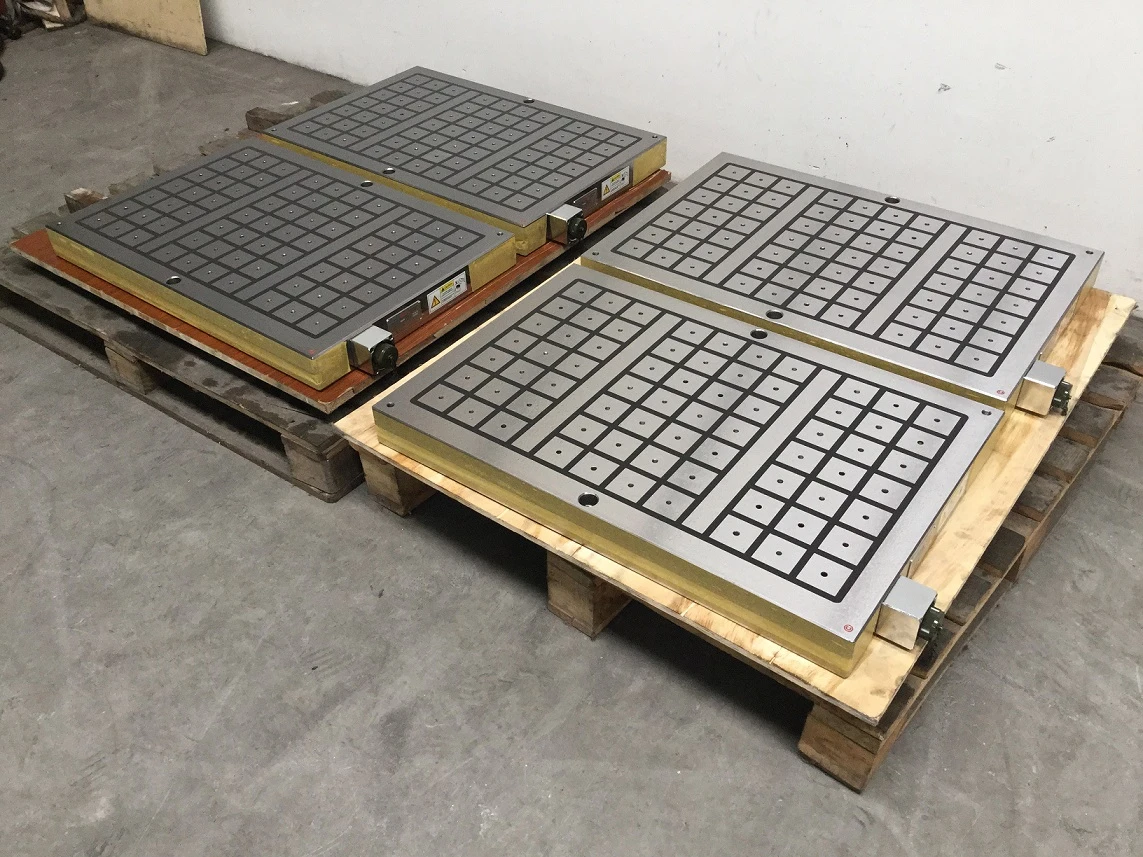

4.3 永電チャック:
アン電永久チャック上記の 2 種類の磁気チャックを組み合わせたものです。 永久磁石と電磁石の両方を備えています。 したがって、電磁石に電気が印加されていないときでも、永電チャックは永久磁石を使用してワークピースを所定の位置に保持します。 しかし、電磁石に電流を流して作動させると、チャックの強度は大幅に増加します。
実際、永久電磁チャックは、購入できる磁気チャックの中で最も強力なタイプです。 さらに、CNC マシンのコンピュータ システムによって直接操作することもできます。 電磁チャックとは異なり、永電チャックは動作するために一定の電流を供給する必要がありません。 電流はチャックを作動および非作動にするためにのみ必要です。 したがって、これらのチャックによりワークの脱落の危険性が排除されます。
静電チャックを使用すると、より大きく重いワークピースを高い精度で保持できます。 ただし、これらの磁気チャックのコストは高いため、大規模な機械加工を行う場合にのみ購入できることになります。
4.3.1 利点:
●一定の強力な保持力で中～大型ワークに最適です。
●CNC機械への接続や自動化が可能です。
●電磁チャックに比べて消費電力が少なくて済みます。
●永久磁石により停電しても故障しません。
●発熱量が少ないため、長時間のチャック使用が可能です。
4.3.2 欠点:
●永電チャックは、あらゆる種類の磁気チャックの中で最も高価なオプションです。
●天板とワークの間に隙間があると保持力が低下します。
● 永電チャックの修理は複雑になる場合があります。
5. 形状による磁気チャックの種類
マグネットチャックのすごいところは、3種類のチャックをそれぞれ異なる形状にできることです。 すべての機械加工操作に使用できる単一の形状はありません。 そのため、磁気チャックのさまざまな形状とその用途を理解することが重要です。
早速ですが、購入できるさまざまな形状の電磁チャックを以下に示します。
5.1 円形磁気チャック:円形磁気チャックは、回転する必要がある小さなワークピースを保持するために特別に設計されています。 たとえば、ロータリーグラインダーマシンでは、適切な仕上げを行うためにワークピースを高速で回転させる必要があります。 同様に、旋盤では工具に対してワークピースを回転させるために丸い磁気チャックが必要です。
したがって、回転運動に対応できる磁気チャックをお探しなら、丸型磁気チャックが最適です。 円形磁気チャックには、永久、電磁、および電気永久のバリエーションがあります。
5.2 長方形磁気チャック:購入できる磁気チャックの 2 番目に一般的な形状は、長方形の磁気チャックです。 これらのチャックは主に、穴あけ、研削、フライス加工、その他の機械加工機で使用できるように設計されています。
長方形の磁気チャックは、ツールが作業している間、1 つまたは複数のワークピースを保持するように設計されています。
円形のマグネット チャックと同様に、3 種類の動作機構をすべて備えた長方形のマグネット チャックを見つけることができます。 さらに、長方形のマグネットチャックに正方形のバリエーションもあります。
角型のマグネットチャックは小型から大型まで対応可能で、保持力が高いため重切削に最適です。
6. 磁気チャックの極配置にはどのような種類がありますか
磁気チャックにはさまざまな磁極配置があります。 よく見かける磁気チャックの最も一般的な極配置は次のとおりです。
6.1 同心円状の極:同心ポールチャックはその名の通り、ポールが同心円状に配置されています。
同心円状のポールは円形のチャックにあります。
6.2 ラジアル極:放射状のポールは、円形チャックの中央から端まで直線状に配置されています。 磁気チャックには複数の磁極が等距離に配置されています。
このような磁気チャックの磁束は中心で最も強くなります。 したがって、ラジアルポールは、泡立て機で使用するように設計された円形磁気チャックに最適です。
6.3 四角柱: 四角柱のデザインは通常、長方形または正方形のチャックに見られ、市松模様に配置されています。 これらのタイプのチャックには、N 極と S 極が交互に配置され、反対の極が互いに向き合っています。
7. 各カテゴリーのトップマグネットチャック
形状と動作メカニズムに基づいてさまざまな種類の磁気チャックが理解できたので、購入するオプションを探しているかもしれません。 選択しやすいように、各カテゴリーから最適な磁気チャックのリストを作成しました。
7.1 平面研削盤用マグネットチャック
これ平面研削盤用マグネットチャックGME マグネットは、購入できる最高の永久電磁チャックの 1 つです。 研削盤用に設計された防水・耐久性に優れた工業用チャックです。
材料：炭素鋼
タイプ：エレクトロパーマネント
フェア特徴:
● 最小限の電力要件
●簡単操作
●表面積が大きい
7.2 大径吸着電磁石
この大きさ直径吸引電磁石 旋削用途に最適です。 コンパクトな設計なので、旋盤やその他の旋盤で使用できます。
高精度で確実な保持力を実現します。 電磁式なので操作が簡単で、操作が容易です。
材料：炭素鋼
タイプ：電磁
特徴：
● 保持力調整機構付
● 防水設計
● 頑丈な構造
7.3 フライス盤チャック用永磁チャック
信頼できる業者をお探しなら永久磁石チャックなら、この製品が最適です。 フライス加工用途向けに設計されていますが、穴あけや研削用途にも適しています。 このチャックの主な利点は、水平方向と垂直方向に調整できるため、多用途なオプションになることです。
材料：炭素鋼
種類：永磁チャック
特徴：
● 電気は必要ありません
● 薄いワークから厚いワークまで保持可能
● 必要に応じて保持力を低く設定できます
磁気チャックの一般的な用途にはどのようなものがありますか?
前に説明したように、磁気チャックは幅広い製造シナリオで使用できる多用途性を備えています。 平面研削盤、CNC フライス盤、旋盤、または穴あけ工具の保持機構が必要な場合でも、磁気チャックはほとんどの機械加工用途に対応できます。
磁気チャックで加工できる一般的なアイテムには、通常のチャックでは固定するのが難しいレールホイール、ダイ、薄いシート、ディスクなどがあります。
つまり、高精度と確実な保持が必要なあらゆる用途に磁気チャックを使用できます。
8. 結論
磁気技術の進歩により、GME マグネットではより強力な磁気製品を製造できるようになりました。 磁気チャックは、当社の最も売れている磁気製品の 1 つです。 磁気チャックのオプションにはさまざまな種類があるため、ニーズに合ったチャックを選択するのは難しい場合があります。
この記事では、さまざまなカテゴリに基づいて、主要なタイプの磁気チャックをすべて取り上げます。 ここまでで、どのタイプの磁気チャックが使用用途に最適であるかがわかるようになったはずです。 さらにご不明な点がございましたら、いつでもお問い合わせください。
