磁石を比較する場合、グレード番号が大きいほど自動的に保持力が大きいというわけではありません。実用的な磁石強度表は、ネオジム、フェライト、サマリウムコバルト、アルニコ磁石のグレード、磁界の強さ、温度耐性、および一般的な用途の違いを理解するのに役立ちます。 N35 や N52 などのラベル以外にも目を向ける必要があります。磁石のサイズ、形状、エアギャップ、スチールターゲット、コーティング、動作温度によって、実際の性能が変化する可能性があります。-このガイドでは、磁石のグレードを読み取り、強度測定値を比較し、用途に適した磁石を選択する方法を学びます。
磁石の強さとはどういう意味ですか?
磁石の強さはいくつかの異なる測定値で構成されており、それぞれの測定値を理解することで、適切な磁石を選択することができます。
残留誘導 (Br)
残留誘導 (Br) は、磁石が完全に磁化された後、磁石内にどの程度の磁気が残るかを表します。これは、ガウスまたはテスラで測定される磁石の生の電力レベルと考えてください。通常、Br が高いほど磁石が強いことを意味しますが、それがすべてではありません。同じ Br を持つ 2 つの磁石は、サイズと形状に応じて異なる吸引力を持ちます。
引っ張る力または保持する力
引っ張る力、つまり保持力は、磁石が鋼鉄の表面に対してどのくらいの重量を持ち上げたり保持したりできるかという、最も重要な数値です。 Br とは異なり、引張力は固定された材料特性ではありません。それは磁石のサイズと形状、磁石が接触する鋼鉄の厚さ、およびそれらの間の隙間によって異なります。同じグレードの 2 つの磁石が、異なる形状に切断されると、引力定格が大きく異なる可能性があるのはこのためです。
材質別磁石強度表
以下の表は、主要な永久磁石材料を相対的な強度、温度耐性、耐食性、および一般的な産業用途ごとに比較しています。
| 磁石の材質 | 共通グレードのネーミング | 相対強度 | 温度耐性 | 耐食性 | 代表的な用途 |
|

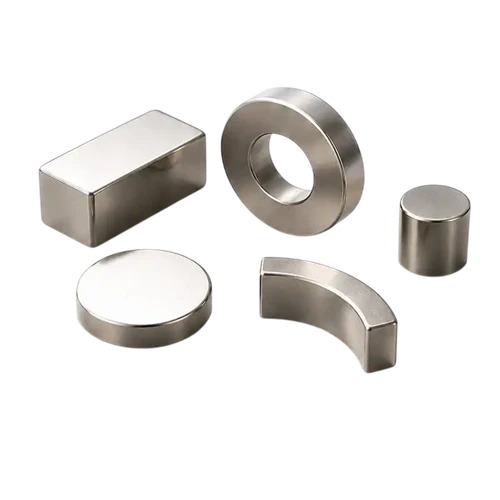

ネオジム |
N35 ～ N52、M、H、SH、UH、または EH の接尾辞付き | 非常に高い | 中～高 | 中くらい | モーター、センサー、磁気チャック、磁気アセンブリ |
|
サマリウムコバルト |
SmCo 1:5 および 2:17 | 高い | 素晴らしい | 素晴らしい | 航空宇宙機器、高温モーター、センサー- |
|
フェライト |
フェライト材料グレード | 低から中 | 良い | 素晴らしい | 磁選機、スピーカー、モーター、産業用器具 |
|

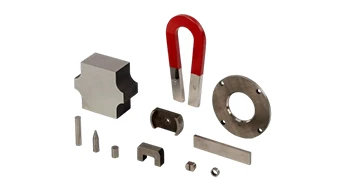

アルニコ |
アルニコグレード | 中くらい | 素晴らしい | 良い | 機器、センサー、発電機、高温用途- |
N35、N42、N48、N52 とは何を意味しますか?
ネオジム磁石のグレードを読み取る場合、通常、文字 N は標準温度グレードを指します。一方、数字は材料のおおよその最大エネルギー積、つまり MGOe での BHmax を示します。-通常、数値が大きいほど磁気エネルギー密度が大きいことを意味しますが、完成したアセンブリでのより高い引張力を直接保証するものではありません。
| ネオジムグレード | 典型的な BHmax 範囲 | おおよそのエネルギー密度 | 相対強度 | 一般的なアプリケーション |
| N35 | 33–36 MGOe | 263 ～ 286 kJ/m3 | 標準 | 一般工業用磁石、センサー、治具 |
| N42 | 40–43 MGOe | 318～342 kJ/m3 | 高い | モーター、磁気ベース、自動化機器 |
| N48 | 46–49 MGOe | 366 ～ 390 kJ/m3 | 非常に高い | 小型モーター、センサー、磁気アセンブリ |
| N52 | 50–53 MGOe | 398～422 kJ/m3 | 非常に高い | 高性能-モーターとスペースに制限された設計- |
N35 vs N42 vs N52: どちらの磁石が強いですか?
| 学年 | 相対磁力 | 主な利点 | 必要なときに最適な選択 | コストの考慮 |
| N35 | 標準 | 信頼性の高いパフォーマンスと低コスト | 十分な設置スペースを備えた汎用マグネット- | 最も経済的 |
| N42 | 高い | 強度と価格のバランスが良い | 最高の材料費をかけずに強力なパフォーマンスを実現 | 適度 |
| N52 | このグレードの中で最も高いグレード | コンパクトなサイズで最大のエネルギー密度 | スペースが限られた場所でも高磁力 | 最も高価な |
適切な磁石の強さを選択する方法
磁石の強さの選択は、最高のグレード番号ではなく、用途から始まります。パフォーマンスとコストのバランスを保つには、次の手順に従ってください。
アプリケーションを定義する
磁石の荷重方向、動作、サイクル周波数、空間、環境などの使用方法を説明します。セパレータ、モーター、治具には異なる性能が必要な場合があります。
必要保持力の確認
振動、衝撃、せん断、安全率などの使用荷重を計算します。カタログ引張力は、定義された鋼、接触、およびエアギャップ条件にのみ適用されます。-
磁石の材質を選択してください
コンパクトな強度を求めてネオジム、経済的な耐食性を求めてフェライト、高温を求めてサマリウムコバルトを選択してください。ボンド磁石複雑な形状に。
グレードと寸法を選択してください
グレード、寸法、公差、コーティング、極方向、磁化方向をご指定ください。形状はグレードと同じくらい力に影響を与える可能性があります。
量産前のテストサンプル
実際の荷重、エアギャップ、温度、鋼の条件下でサンプルをテストします。生産を承認する前に、力、フィット感、耐久性、安全性を確認してください。
GME マグネットをサプライヤーとして選択する理由
ここまでで、磁石が実際に機能するかどうかにグレード、材質、寸法がどの程度影響するかがわかりました。どれかが間違っていると、後で修正するのに多額の費用がかかります。そこで経験豊富なメーカーと協力することが重要になります。 GME には、ネオジム、サマリウム コバルト、アルニコ、および柔軟な磁石正確なグレードと寸法仕様に準拠し、ISO 9001、ISO 14001、CE、および RoHS の認証を取得しています。どのグレードやタイプがプロジェクトに適合するかまだわからない場合は、要件を送信してください。当社のチームが注文後ではなく、注文前に問題を解決するのをお手伝いします。
結論
明確なプロセスに従えば、適切な磁石を選択するのが簡単になります。まずは用途、必要な保持力、使用温度、利用可能なスペースから始めます。次に、材料の種類を比較し、適切なグレードと寸法を選択し、コーティング、磁化の方向、エアギャップを考慮します。最後に、大量注文する前に、実際の動作条件でサンプルをテストしてください。このアプローチは、磁気性能、コスト、耐用年数のバランスをとるのに役立ちます。磁石のグレードの比較やカスタム ソリューションの指定についてサポートが必要な場合は、図面、アプリケーションの詳細、および数量を GME に送信してください。当社のチームはお客様の要件を検討し、プロジェクトに適した磁石のオプションを推奨します。
よくある質問
Q: 永久磁石の中で最も強いものは何ですか?
A: ネオジム (NdFeB) は、現在入手可能な永久磁石材料の中で最も強力です。次に、特に高温設定ではサマリウム コバルトが登場し、アルニコとフェライトが続きます。-
Q: N52 は N35 よりも強いですか?
A: はい。同じサイズの場合、N52 は N35 よりも約 30 ～ 40% 強度が高くなります。 N の後の数字は磁石の最大エネルギー積を反映しているため、数字が大きいほど磁石が強いことを意味します。
Q: 磁石のグレードが高いほど、常に吸引力が高いことを意味しますか?
A: 必ずしもそうとは限りません。グレードは特定のサイズでの強度を示しますが、引っ張る力は形状、厚さ、磁石が保持しているものによっても異なります。小型の高グレード磁石でも、大きな低グレード磁石よりも吸引力は低くなります。-
Q: 高温用途に最適な磁石はどれですか?{0}}
A: アルニコとサマリウム コバルトは熱に最もよく対応し、アルニコは一般的なタイプの中で最も高い温度に耐えます。標準のネオジムは加熱すると弱くなりますが、N42SH などの高温グレードははるかに優れた耐久性を備えています。-
Q: フェライト磁石はネオジム磁石より安いのですか?
A: はい、フェライト（セラミック）磁石はネオジムよりもコストが大幅に低いため、大量生産や予算を重視する用途でよく使用されます。{0}{0}{1}その代償として、フェライトはそのサイズの割にはるかに弱いということになります。-
Q: 磁石の吸引力はどのように測定されますか?
A: 引っ張り力は、設定された厚さの平らな鋼板から磁石を引き離すのに必要な直線の力を測定することでテストされます。-通常、ポンドまたはキログラムで示され、結果は正確なテスト設定に応じて変化する可能性があります。
