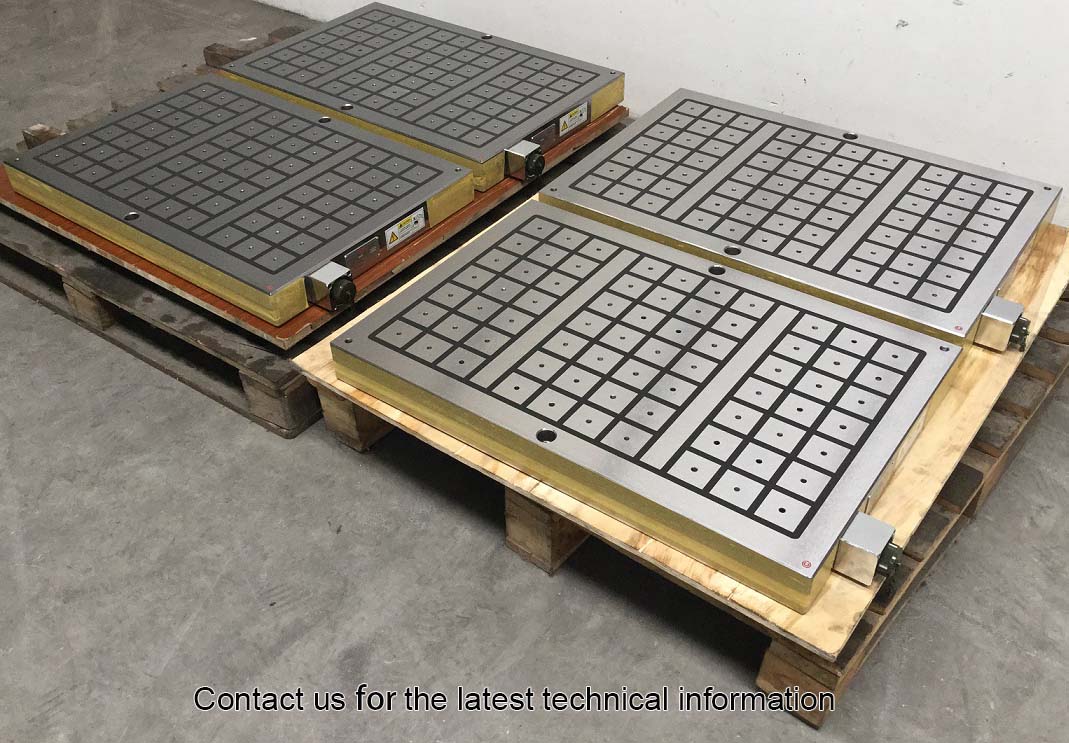

の用法電気永磁チャック機械式ワーク保持装置の代替として、保持・加工用の装置が近年注目を集めています。 磁石によりセットアップ時間が短縮され、一般的な機械工場におけるワークピースのあらゆる面へのアクセスが向上します。 平面研削作業におけるワーク保持に関しては、非常に貴重なツールです。 電磁永久チャックについてさらに詳しく知りたい場合は、このブログを最後まで読んでください。
平面研削用マグネットチャック
エンドユーザーは、磁気チャック。 ワークピースが不均等に保持されたり、機械式クランプやバイスを使用して加工ベッドに固定されたりするシナリオに合わせて機械を調整する必要があります。 通常、これには数回の一時停止と開始が必要です。 私たち Great Magtech Electric は、スムーズな機能を確保するための最高の磁気チャックを提供します。
永電磁チャックはどのように動作しますか?
機械加工作業を実行する場合、鉄製の物体は永電磁気チャックを使用してしっかりと保持されます。 電磁チャックと永久チャックの利点を兼ね備えています。 この 2 段階のシステムは次のように機能します。まず、電気パルスを使用してチャックを作動させ、磁気状態を変化させ、材料をしっかりと保持できるようにします。 そのため、電気を切っても磁性を維持します。 これにより、継続的な電源を必要とせずに、ワークピースが所定の位置に留まることが保証されます。 可逆磁場と連続電力で動作する能力により、工業プロセスにおいて柔軟で効果的なツールです。
これは永電磁気チャックの動作を説明する詳細な手順です。
1. 活性化: チャックに電流を流して、材料の内部磁区を整えます。
2. クランプ: 磁場が整列している間、チャックは鉄材料を所定の位置にしっかりと保持し、正確な機械加工作業を可能にします。
3. 非アクティブ化: 作業が終了すると電源がオフになりますが、チャックは磁気状態を維持し、材料が所定の位置にしっかりと保持されることを保証します。
4. リリース: 逆方向の電流の素早いパルスによりチャックが消磁され、材料を除去するときにワークピースを簡単かつ安全に取り外すことができます。
5. 繰り返し: さまざまな加工作業に信頼性が高く効果的なクランプ ソリューションを提供する永電磁気チャックは、次のサイクルの準備が整いました。
電磁磁気チャック制御のトラブルシューティングはどのようにすればよいですか?
永久電磁チャックのプロバイダーまたはメーカーに直接お問い合わせください。 永久磁石、電磁永久磁石、電磁石などのさまざまな磁気技術が、さまざまな種類のマグ チャックに使用されています。
永電磁チャックはどのように機械テーブルに取り付けられていますか
チャックを機械テーブルに取り付ける方法は多数ありますが、次のガイドラインに従ってマグネット チャックを機械に挿入できます。
· 機械テーブルに汚れがなく、バリや傷がないことを確認します。
· チャックのベースを徹底的に洗浄し、輸送中にチャックが損傷していないことを確認してください。
· 作業エリアでは、チャックを機械テーブル上に置きます。 テーブルとチャックのベースの間にすべてのものがあること、およびしっかりと固定されていることを確認します。
・付属のクランプを使用して、チャックを両端の出っ張りに固定します。
・作業を始める前に、研削盤に取り付けられているチャックを研削する必要があります。
・すでに研磨され正確に平面化されている大型のマグネットチャックの上にチャックを取り付ける場合、余分な研磨は必要ありません。
酸化を防ぐため、使用しないときに EPMagnet チャックの表面にグリースまたはオイルを軽く塗布してください。
永電磁チャックの保持力に影響を与える要素は何ですか?
チャックの磁束が保持力を決定します。 ただし、フラックスがピースに到達する能力を制限または妨害し、保持能力を低下させる可能性があるため、考慮すべき点がいくつかあります。
1. タッチ領域
保持力とチャックとの接触面積は密接な関係があります。 接触面が小さい小型部品は一部のフライス加工に耐えられませんが、接触面が大きい大型部品は切削力に対して十分な抵抗力を発揮します。 コンポーネントは、可能な限り多くのポールをカバーするようにチャック上に配置する必要があります。
2. 厚さ
磁束が機能するには、最小限の材料 (鉄) の厚さが必要です。 部品が極薄でこの最小厚さを下回ると、チャックが発生する磁束を吸収できなくなるため、把握力が低下します。
3. 接触面の状態
強力な磁気保持を実現するには、ピースとチャックの接触面が理想的な形状である必要があります。 研磨面のあるピースの保持力は、部分的に平らなピースや粗い仕上げのピースよりも高くなります。 チャックの表面を滑らかに保ち、必要に応じて研磨することが重要です。
4. 材質
最適な磁気保持を確保するには、作品の材質が非常に重要です。 最高の保持力は 100% 低炭素含有量の軟鋼によって実現されます。 一方、カーボン合金やその他の元素の濃度が高すぎるためにグリップ力を失うものもあります。 さらに、さまざまな熱処理により、鋼を磁気チャックに保持する能力が低下します。 加工が難しい鋼は一般的に挙動が悪く、チャックから外した後も磁性を保持する傾向があります。 場合によっては、チャックからコンポーネントを取り出すことが困難になる場合もあります。
CNC立形マシニングセンターのワーク保持用マグネットチャック
磁気チャックが理論的に生成できる最大磁力は 16 kg/cm2 です。 当社の磁気ワークホールディング チャックは、追加の磁気ブロックを追加した場合、5- の側面加工に対応できます。 当社の磁気ワークホールド装置の詳細については、当社 Web サイトにアクセスしてください。ご質問やご不明な点がございましたら、当社までお問い合わせください。
永電磁チャックを安全にご使用いただくために
それでも電気永磁チャック多くの利点を提供しますが、使用にはリスクが伴う可能性があります。 ここでは、そのような危険のいくつかと、それらを避けるためのアドバイスを紹介します。
意図しない無効化
マグネットチャックが突然動作しなくなり、ワークが誤って移動する可能性があります。 これを防ぐには:
1. 意図しない非アクティブ化を避けるために、フェイルセーフ措置を利用してください。
2. 磁力の低下を特定し、自動シャットダウンまたは警報を引き起こす可能性がある磁場監視装置などの安全対策を講じます。
ワーク一致性
特定の特徴を持つワークピースを使用したり、不適切な材料を選択したりすると、リスクが発生する可能性があります。 次の安全対策を守ってください。
1. ワークの材質とマグネットチャックの適合性を判断します。 磁気クランプは、すべての素材に適しているわけではありません。
2. 適切かつ確実なクランプを保証するには、ワークピースのサイズ、形状、重量配分を考慮してください。 不規則な形状やアンバランスなワークは、不安定になったり滑りを引き起こす可能性があります。
磁場の制御と強さ
1. 永電磁チャックによって強力な磁場が生成されるため、慎重に取り扱い、制御する必要があります。 危険を軽減するために、磁場の強さがワークピースのニーズに適切であることを確認してください。 磁力が強すぎるとワークが外れにくくなったり、破損する恐れがあります。
2. オペレーターに磁場の有効化と無効化の方法を明確に指示し、制御メカニズムに慣れてもらいます。
3. 警告システムや磁界インジケータなど、磁界が発生したときにオペレータに通知する安全機能を取り付けます。
オブザーバーのセキュリティ
永久電磁チャックによって生成される強力な磁場は、電気機器を使用する人や特定の病状を持つ人にとって危険な可能性があります。 次のことについて考えてください。
1. 悪影響を避けるため、ペースメーカー、金属製インプラント、または敏感な電気機器を装着している作業者は、磁気チャックに近づくときは近づけないでください。
2. 制限は明確にされ、起こり得る危険は適切な標識で伝えられるべきです。
メンテナンスとオペレーターのトレーニング
永久電磁チャックを安全に動作させるには、適切なトレーニングとメンテナンスが必要です。
1. オペレーターに磁気チャックの安全な使用方法、作動、停止、メンテナンスの方法を教えます。
2. 定期的にチェックして、部品の磨耗、損傷、破損の兆候がないか確認してください。 問題があればすぐに対処してください。
3. メーカーの指示に従って、洗浄、潤滑、およびコンポーネントの交換を含むメンテナンス手順について。
丸型マグネットチャックタイプ
あらゆる形状の磁気チャックと同様に、円形チャックには 3 種類あります。
永磁円形チャック、永電円形チャック、電磁円形チャック。
1. 丸チャックを選択する前に、各タイプの長所と短所を比較検討する必要があります。
永続丸型磁気チャック
彼らにとってエネルギーは必要ありません。 全くない。 最も重要な利点は、永久磁石チャックにはプラグが必要なく、取り付けや別の機械への移動が簡単であることです。 また、停電が発生した場合にも完全な安全性 (および機能) を提供します。
電力が供給されていない
永久チャックは、より小さいサイズで、適正な価格で入手できます。 磁力が低いのが弱点です。 電磁石と同じレベルの強さの永久磁石を作成することはできますが、より強力な磁石はより大きな物理的力を必要とするため、人間がそれをオンまたはオフにすることはできません。 Great Magtech では数多くのチャックを提供していますが、これら 2 種類のチャックが最も人気があります。有名なもの:
スーパーチャック：金属切削加工におけるワーク固定用。 磁力が制御できないため、剛性の高い機器に最適です。
一般的な長方形：強度の高い成形品でワークの固定に最適です。 堅牢なボディのため、より重い機器を搭載する機械に最適です。 スイッチレバーの改良により、クランプ力を手動で調整できるようになりました。
電磁永磁チャックの種類
電磁チャックは通常の磁気チャックよりも強力です。 直径 400 mm から数メートルまでの大きなワークピースをクランプします。 オペレーターはすべてのクランプおよび加工プロセスを 1 つの画面で処理できるため、CNC 機械制御ユニットに接続する必要がある複雑な加工作業に最適です。
電気は、永電磁チャックがクランププロセスの開始時と終了時に磁場を作動および停止するためにのみ必要となります。 常に接続しておく必要があり、電気がないと機能しない電磁チャックとは異なり、必要な電力は非常に少なく、停電の場合でも完全に安全です。
当社のチャックはすべて側面にコネクタがあるため、永電磁チャックの取り付けに認定電気技師は必要ありません。 チャックの電源を入れたら、チャックに接続されている電気ケーブルを取り外します。 チャックにコードを通す必要がなく、加工の邪魔になるケーブルもありません。
それにもかかわらず、永久電磁チャックが電気から独立していることの欠点の 1 つは、クランプ力を一貫して調整できないことです。 クランプ力を大きくするには、チャックへの電気接続が必要です。 場合によっては、クランプ力を下げる前にチャックを完全に非アクティブにするために、ワークピースに対して消磁サイクルを実行する必要がある場合もあります。
確かに、大きな利点の 1 つは、電気永久チャックが電気を必要とせずに機能できることです。 チャックは冷たいままです。 高温では精度が低下するため、これは正確な加工には不可欠です。 精度が重要な場合、生産施設にとって理想的なオプションは永電磁気チャックです。
当社の永電磁チャックは、高いクランプ力で高精度を要求される厳しい加工が行われる製造現場でご好評いただいております。
補償磁気回路が付いているものと付いていないものもあります。
• アルミニウム、ニッケル、コバルト合金とネオジムからなる複合磁心により、補償された磁気回路が形成されます。 パワーが向上したこのマグネットは、動力研削や旋盤加工などの高度な加工作業に適しています。 この種の円形磁気チャックは残留磁気が強いため、ワークを取り外すには消磁する必要があります。
• アルミニウム、ニッケル、コバルトの合金は、非補償磁気回路の磁気コアとして機能します。 強度が弱いので仕上げや研削旋盤作業に適しています。 加工後の磁性がほとんど残らないため、脱磁の必要がありません。
永電磁チャック
電磁石には一定の電力が必要です。 すべての磁石の中で最も強力な磁力が、最も重要な利点です。 クランプ力を両方向に調整するオプションがあります。 薄物ワークに対する最も安全で効果的なクランプ方式。ただし、高精度研削には電磁チャックの発熱が問題となり、消費電力も考慮する必要がある。加工装置の制御部は電磁チャックと連動可能チャック。 取り付けに関しては、もう少し作業が必要です。チャックの中央にあるコネクタリングを介して接続する必要があります。
まとめ
永久電磁チャックの安全かつ効率的な操作を確保するには、他の装置や装置と同様に、製造元に相談し、その指示に従い、必要な安全上の予防措置を講じることをお勧めします。永久電磁チャックをお探しの場合は、磁気チャック、必ず専門家に連絡して、最高の電磁永磁チャックを手に入れてください。 追加のガイダンスが必要な場合は、お問い合わせください私たちに！
